使用企业级部署工具¶
考虑到联盟链多个企业地位对等安全的诉求,FISCO BCOS企业级部署工具提供一种多机构间合作部署联盟链的方式。
本章主要以部署3机构2群组6节点的组网模式,为用户讲解企业级部署工具的使用方法。
本章节为多机构对等部署的过程,由单机构一键生成节点配置文件的教程可以参考FISCO BCOS企业级部署工具一键部署
安装准备¶
$ cd ~/
$ git clone https://github.com/FISCO-BCOS/generator.git && cd generator
$ bash ./scripts/install.sh
$ ./generator -h
在使用本工具时,需要在meta文件夹下放置fisco-bcos二进制程序,fisco-bcos二进制程序的生成方式可以通过以下方式获取:
用户可以自由选择以下任一方式获取FISCO BCOS可执行程序。推荐从GitHub下载预编译二进制。
- 官方提供的静态链接的预编译文件,可以在Ubuntu 16.04和CentOS 7.2以上版本运行。
# 准备fisco-bcos二进制文件
$ ./generator --download_fisco ./meta
# 检查二进制是否可执行 执行下述命令,看是否输出版本信息
$ ./meta/fisco-bcos -v
- 源码编译获取可执行程序,参考源码编译。
示例分析¶

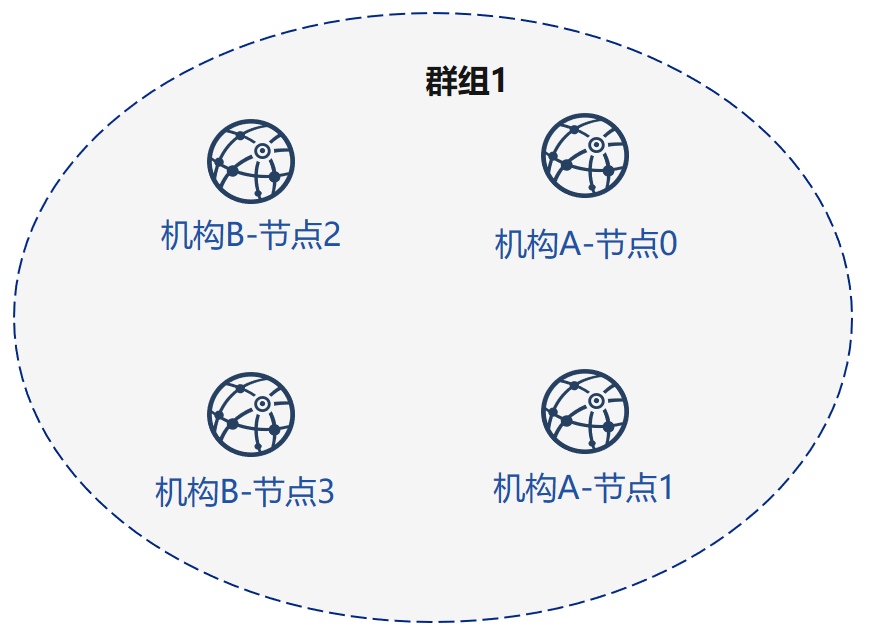

在本节中,我们将在本机IP为127.0.0.1生成一个如图所示网络拓扑结构为3机构2群组6节点的组网模式,每个节点的ip,端口号分别为:

| 节点序号 | P2P地址 | RPC/channel监听地址 | 所属机构 | 所属群组 |
|---|---|---|---|---|
| 节点0 | 127.0.0.1:30300 | 127.0.0.1:8545/:20200 | 机构A | 群组1、2 |
| 节点1 | 127.0.0.1:30301 | 127.0.0.1:8546/:20201 | 机构A | 群组1、2 |
| 节点2 | 127.0.0.1:30302 | 127.0.0.1:8547/:20202 | 机构B | 群组1 |
| 节点3 | 127.0.0.1:30303 | 127.0.0.1:8548/:20203 | 机构B | 群组1 |
| 节点4 | 127.0.0.1:30304 | 127.0.0.1:8549/:20204 | 机构C | 群组2 |
| 节点5 | 127.0.0.1:30305 | 127.0.0.1:8550/:20205 | 机构C | 群组2 |
配置文件中字段的含义解释如下:
| 节点序号 | 节点在配置文件中的序号 |
| P2P监听地址 | 节点之间p2p通信地址 |
| RPC监听地址 | 节点开启的RPC/channel监听地址 |
重要
针对云服务器中的vps服务器,RPC监听地址需要写网卡中的真实地址(如内网地址或127.0.0.1),可能与用户登录的ssh服务器不一致。

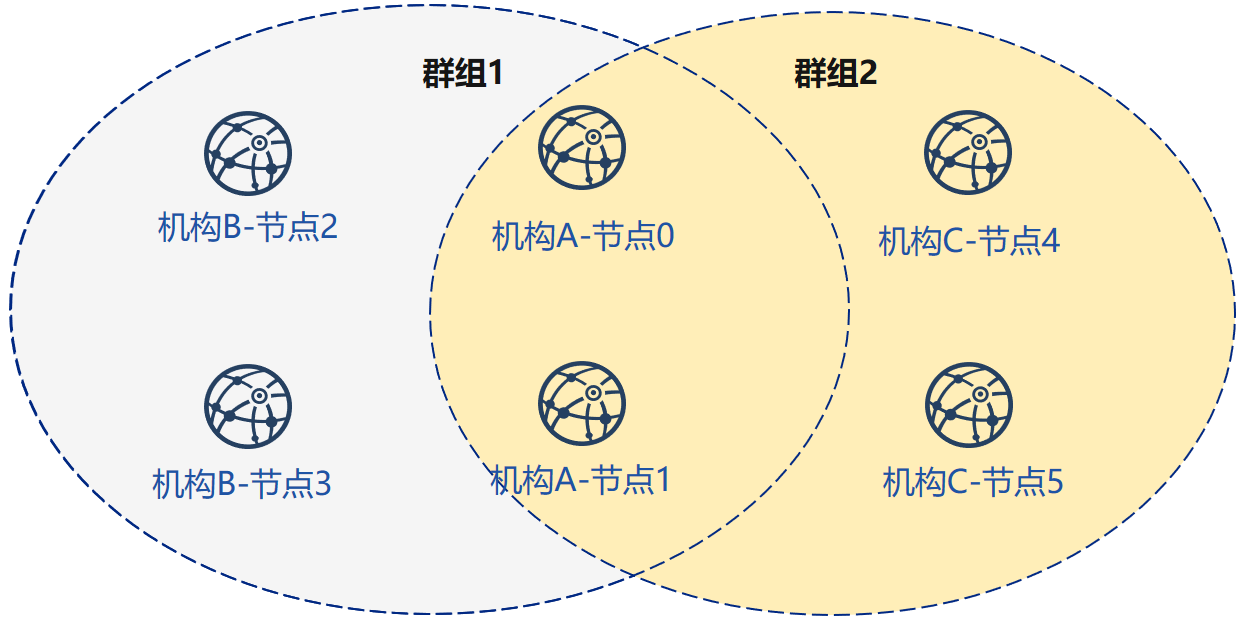

假设如图所示,联盟链中共有3个机构、2个群组、6个节点。
群组1,包含A,B两个机构共4个节点
群组2,包含A,C两个机构共4个节点。
在上述场景中,A机构有两个节点复用,参与到了两个群组。
组网步骤如下:
重要
使用时建议用户开启三个终端,分别代表机构A、机构B及机构C,以下操作$前表示为generator-A的为机构A进行的操作,generator-B的为机构B进行的操作,generator-C的为机构C进行的操作,没有前缀的为初始化操作。

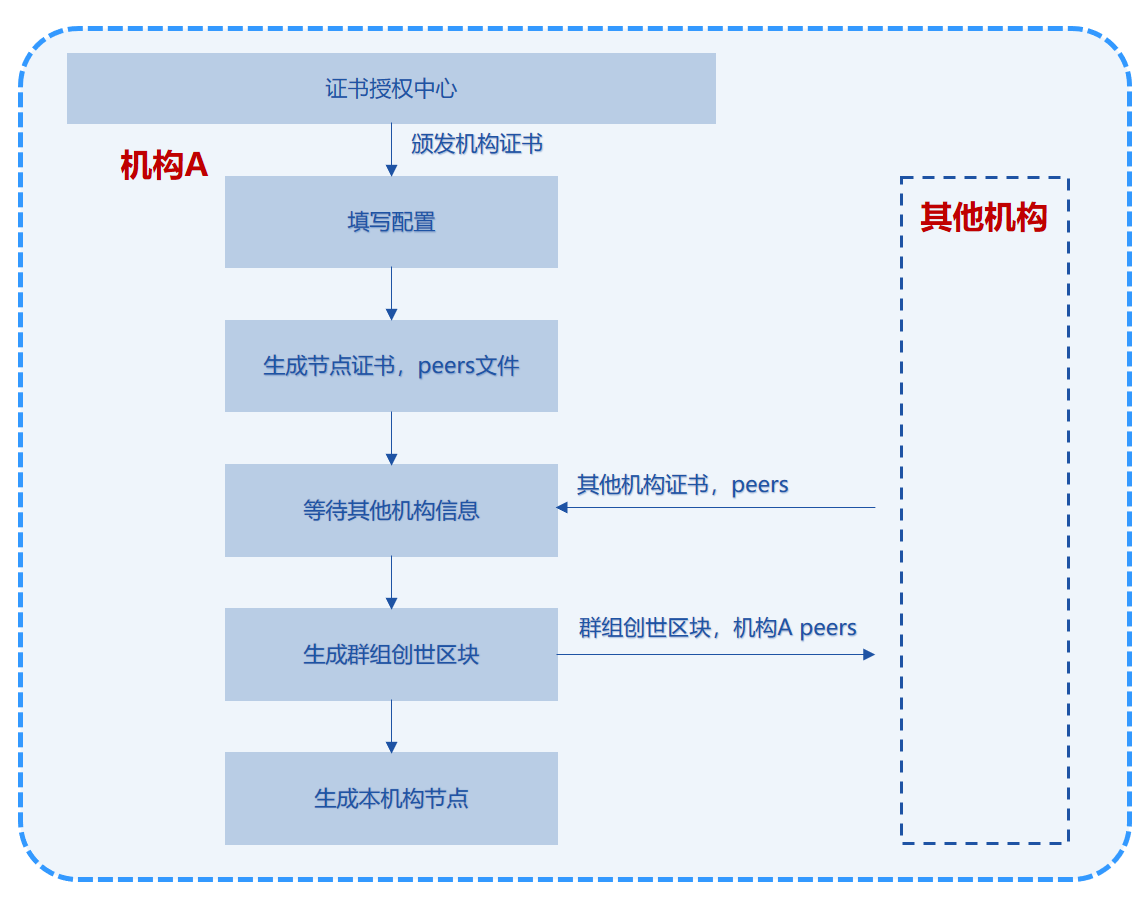

机构A作为生成创世区块的机构,需要收集其他机构证书,并且声称自己节点时需要其他机构节点的p2p连接地址peers文件,整体流程图如下图所示:

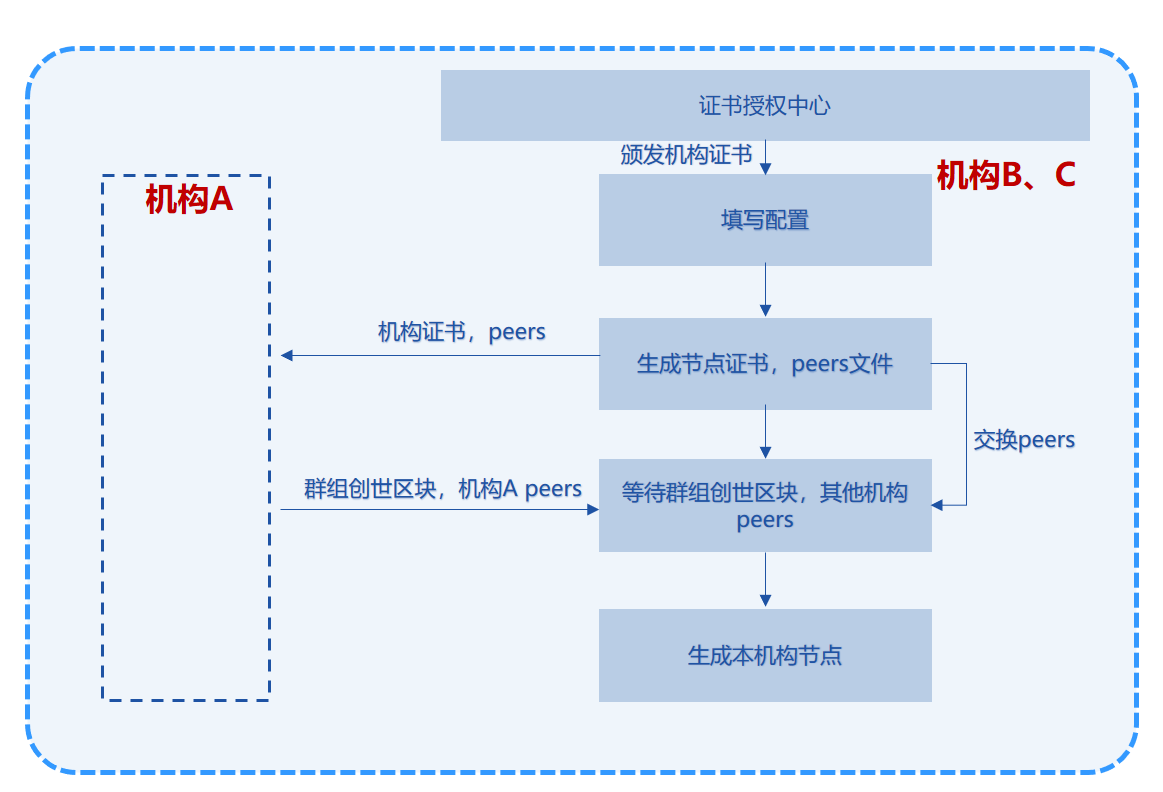

机构B、C不需要收集证书,只需要与其他机构交换节点的连接地址peers,整体流程如下图所示:

联盟链初始化¶
# 证书授权机构准备生成证书
# 初始化链证书
# 一条联盟链拥有唯一的链证书ca.crt
$ ./generator --generate_chain_certificate ./dir_chain_ca
# 查看链证书及私钥
$ ls ./dir_chain_ca
ca.crt ca.key cert.cnf # 从左至右分别为链证书、链私钥、证书配置文件
机构A、B初始化¶
# 初始化机构A
$ git clone https://github.com/FISCO-BCOS/generator.git ~/generator-A
$ cp ./meta/fisco-bcos ~/generator-A/meta
# 初始化机构A机构证书
# 教程中为了简化操作直接生成了机构证书和私钥,实际应用时应该由机构本地生成私钥agency.key,再生成证书请求文件,向证书签发机构获取机构证书agency.crt
$ ./generator --generate_agency_certificate ./dir_agency_ca ./dir_chain_ca agencyA
# 查看机构证书及私钥
$ ls dir_agency_ca/agencyA/
agency.crt agency.key ca-agency.crt ca.crt cert.cnf # 从左至右分别为机构证书、机构私钥、链证书签发机构证书中间文件、链证书、证书配置文件
# 发送链证书、机构证书、机构私钥至机构A
# 示例是通过文件拷贝的方式,从证书授权机构将机构证书发送给对应的机构,放到机构的工作目录的meta子目录下
$ cp ./dir_chain_ca/ca.crt ./dir_agency_ca/agencyA/agency.crt ./dir_agency_ca/agencyA/agency.key ~/generator-A/meta/
# 初始化机构B
$ git clone https://github.com/FISCO-BCOS/generator.git ~/generator-B
$ cp ./meta/fisco-bcos ~/generator-B/meta
# 初始化机构B机构证书
# 教程中为了简化操作直接生成了机构证书和私钥,实际应用时应该由机构本地生成私钥agency.key,再生成证书请求文件,向证书签发机构获取机构证书agency.crt
$ ./generator --generate_agency_certificate ./dir_agency_ca ./dir_chain_ca agencyB
# 发送链证书、机构证书、机构私钥至机构B
# 教程中为了简化操作直接生成了机构证书和私钥,实际应用时应该由机构本地生成私钥agency.key,再生成证书请求文件,向证书签发机构获取机构证书agency.crt
$ cp ./dir_chain_ca/ca.crt ./dir_agency_ca/agencyB/agency.crt ./dir_agency_ca/agencyB/agency.key ~/generator-B/meta/
重要
一条联盟链中需要用到一个根证书ca.crt,多服务器部署时不需要再次生成根证书和私钥。
机构A、B构建群组1¶
构建群组1时,由于机构A生成群组1创世区块需要机构B的证书文件,为简化操作,本示例优先进行机构B的相关操作。
机构B修改配置文件¶
机构B修改conf文件夹下的node_deployment.ini如下图所示:
# 请在~/generator-B目录下执行下述命令
$ cd ~/generator-B
$ cat > ./conf/node_deployment.ini << EOF
[group]
group_id=1
[node0]
; host ip for the communication among peers.
; Please use your ssh login ip.
p2p_ip=127.0.0.1
; listen ip for the communication between sdk clients.
; This ip is the same as p2p_ip for physical host.
; But for virtual host e.g. vps servers, it is usually different from p2p_ip.
; You can check accessible addresses of your network card.
; Please see https://tecadmin.net/check-ip-address-ubuntu-18-04-desktop/
; for more instructions.
rpc_ip=127.0.0.1
p2p_listen_port=30302
channel_listen_port=20202
jsonrpc_listen_port=8547
[node1]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30303
channel_listen_port=20203
jsonrpc_listen_port=8548
EOF
执行之后./conf/node_deployment.ini文件变为:
[group]
group_id=1
[node0]
; host ip for the communication among peers.
; Please use your ssh login ip.
p2p_ip=127.0.0.1
; listen ip for the communication between sdk clients.
; This ip is the same as p2p_ip for physical host.
; But for virtual host e.g. vps servers, it is usually different from p2p_ip.
; You can check accessible addresses of your network card.
; Please see https://tecadmin.net/check-ip-address-ubuntu-18-04-desktop/
; for more instructions.
rpc_ip=127.0.0.1
p2p_listen_port=30302
channel_listen_port=20202
jsonrpc_listen_port=8547
[node1]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30303
channel_listen_port=20203
jsonrpc_listen_port=8548
机构B生成并交换配置文件¶
# 机构B生成交换文件
generator-B$ ./generator --generate_all_certificates ./agencyB_send
# 查看需要生成文件
$ ls ./agencyB_send
cert_127.0.0.1_30302.crt cert_127.0.0.1_30303.crt peers.txt # 从左至右分别为需要交互给机构A的节点证书,节点连接文件
# 交换证书与peers至机构A
generator-B$ cp ./agencyB_send/cert* ~/generator-A/meta/
generator-B$ cp ./agencyB_send/peers.txt ~/generator-A/meta/peersB.txt
机构A修改配置文件¶
机构A修改conf文件夹下的node_deployment.ini如下图所示:
# 请在~/generator-A目录下执行下述命令
$ cd ~/generator-A
$ cat > ./conf/node_deployment.ini << EOF
[group]
group_id=1
[node0]
; host ip for the communication among peers.
; Please use your ssh login ip.
p2p_ip=127.0.0.1
; listen ip for the communication between sdk clients.
; This ip is the same as p2p_ip for physical host.
; But for virtual host e.g. vps servers, it is usually different from p2p_ip.
; You can check accessible addresses of your network card.
; Please see https://tecadmin.net/check-ip-address-ubuntu-18-04-desktop/
; for more instructions.
rpc_ip=127.0.0.1
p2p_listen_port=30300
channel_listen_port=20200
jsonrpc_listen_port=8545
[node1]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30301
channel_listen_port=20201
jsonrpc_listen_port=8546
EOF
执行之后./conf/node_deployment.ini文件变为:
[group]
group_id=1
[node0]
; host ip for the communication among peers.
; Please use your ssh login ip.
p2p_ip=127.0.0.1
; listen ip for the communication between sdk clients.
; This ip is the same as p2p_ip for physical host.
; But for virtual host e.g. vps servers, it is usually different from p2p_ip.
; You can check accessible addresses of your network card.
; Please see https://tecadmin.net/check-ip-address-ubuntu-18-04-desktop/
; for more instructions.
rpc_ip=127.0.0.1
p2p_listen_port=30300
channel_listen_port=20200
jsonrpc_listen_port=8545
[node1]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30301
channel_listen_port=20201
jsonrpc_listen_port=8546
机构A生成并交换配置文件¶
# 机构A生成交换文件
generator-A$ ./generator --generate_all_certificates ./agencyA_send
# 由于B机构不需要生成创世区块,因此只需交换peers至机构B
generator-A$ cp ./agencyA_send/peers.txt ~/generator-B/meta/peersA.txt
机构A生成群组1创世区块¶
机构A修改conf文件夹下的group_genesis.ini如下图所示:
# 请在~/generator-A目录下执行下述命令
$ cd ~/generator-A
$ cat > ./conf/group_genesis.ini << EOF
[group]
group_id=1
[nodes]
node0=127.0.0.1:30300
node1=127.0.0.1:30301
node2=127.0.0.1:30302
node3=127.0.0.1:30303
EOF
执行之后./conf/group_genesis.ini文件变为:
[group]
group_id=1
[nodes]
;机构A节点p2p地址
node0=127.0.0.1:30300
;机构A节点p2p地址
node1=127.0.0.1:30301
;机构B节点p2p地址
node2=127.0.0.1:30302
;机构B节点p2p地址
node3=127.0.0.1:30303
# 生成群组1群组创世区块
generator-A$ ./generator --create_group_genesis ./group
# 将群组1创世区块发送给机构B
generator-A$ cp ./meta/group.1.genesis ~/generator-B/meta
机构A生成所属节点¶
# 请在~/generator-A目录下执行下述命令
$ cd ~/generator-A
# 生成机构A所属节点
generator-A$ ./generator --build_install_package ./meta/peersB.txt ./nodeA
# 启动节点
generator-A$ bash ./nodeA/start_all.sh
# 查看节点进程
$ ps -ef | grep fisco
fisco 15347 1 0 17:22 pts/2 00:00:00 ~/generator-A/nodeA/node_127.0.0.1_30300/fisco-bcos -c config.ini
fisco 15402 1 0 17:22 pts/2 00:00:00 ~/generator-A/nodeA/node_127.0.0.1_30301/fisco-bcos -c config.ini
机构B生成所属节点¶
# 请在~/generator-B目录下执行下述命令
$ cd ~/generator-B
# 查看机构A节点连接文件peersA
generator-B$ cat ./meta/peersA.txt
# 生成机构B所属节点
generator-B$ ./generator --build_install_package ./meta/peersA.txt ./nodeB
# 启动节点
generator-B$ bash ./nodeB/start_all.sh
注解
节点启动只需要推送对应ip的node文件夹即可,如127.0.0.1的服务器,只需node_127.0.0.1_port对应的节点配置文件夹。多机部署时,只需要将生成的节点文件夹推送至对应服务器即可。
查看群组1节点运行状态¶
查看进程:
$ ps -ef | grep fisco
# 可以看到如下所示的三个进程
fisco 15347 1 0 17:22 pts/2 00:00:00 ~/generator-A/nodeA/node_127.0.0.1_30300/fisco-bcos -c config.ini
fisco 15402 1 0 17:22 pts/2 00:00:00 ~/generator-A/nodeA/node_127.0.0.1_30301/fisco-bcos -c config.ini
fisco 15457 1 0 17:22 pts/2 00:00:00 ~/generator-B/nodeB/node_127.0.0.1_30302/fisco-bcos -c config.ini
fisco 15498 1 0 17:22 pts/2 00:00:00 ~/generator-B/nodeB/node_127.0.0.1_30303/fisco-bcos -c config.ini
查看节点log:
$ tail -f ./node*/node*/log/log* | grep +++
# +++即为节点正常共识
info|2019-02-25 17:25:56.028692| [g:1][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=0,hash=833bd983...
info|2019-02-25 17:25:59.058625| [g:1][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=0,hash=343b1141...
info|2019-02-25 17:25:57.038284| [g:1][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=1,hash=ea85c27b...

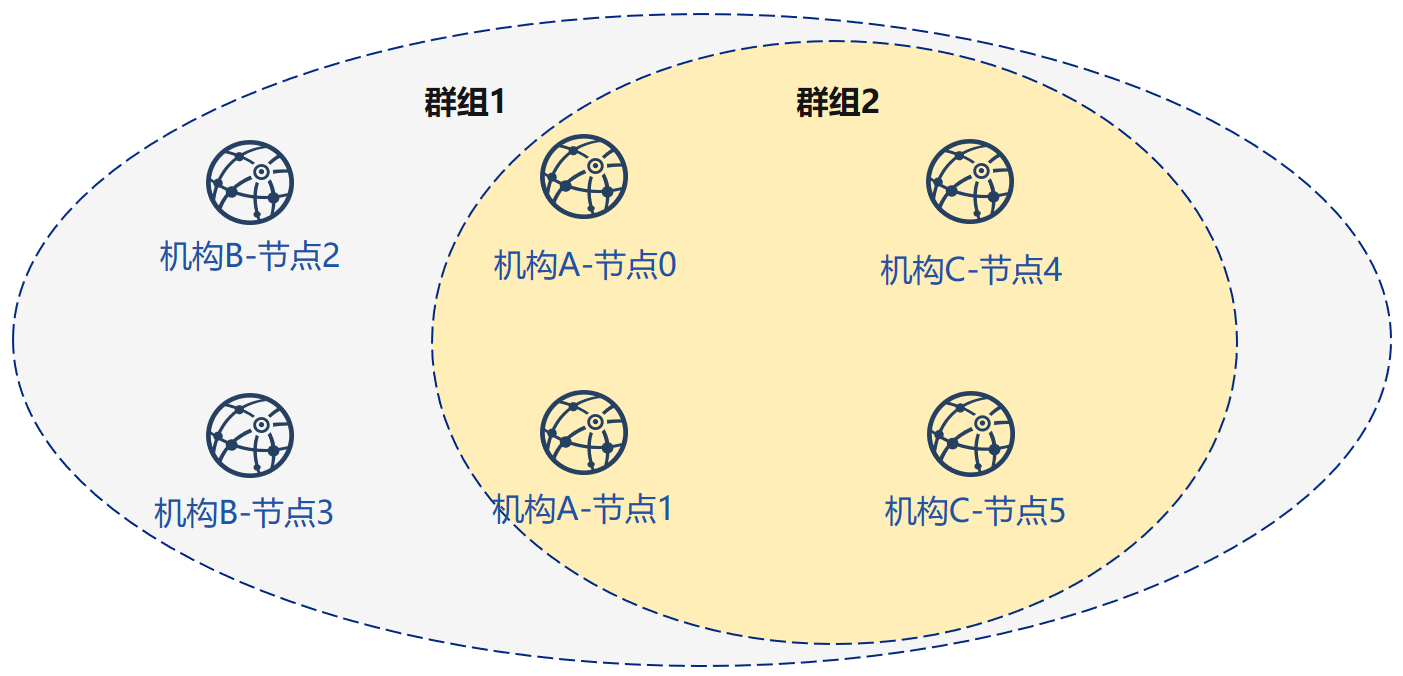

至此,我们完成了如图所示机构A、B搭建群组1的操作:

机构A、C构建群组2¶
接下来,机构C需要与A进行新群组建立操作,示例中以C生成创世区块为例。
证书授权机构初始化机构C¶
# 请回到拥有链证书及私钥的目录下操作
# 初始化机构C
$ cd ~/generator
$ git clone https://github.com/FISCO-BCOS/generator.git ~/generator-C
$ cp ./meta/fisco-bcos ~/generator-C/meta
# 初始化机构C机构证书
# 教程中为了简化操作直接生成了机构证书和私钥,实际应用时应该由机构本地生成私钥agency.key,再生成证书请求文件,向证书签发机构获取机构证书agency.crt
$ ./generator --generate_agency_certificate ./dir_agency_ca ./dir_chain_ca agencyC
$ cp ./dir_chain_ca/ca.crt ./dir_agency_ca/agencyC/agency.crt ./dir_agency_ca/agencyC/agency.key ~/generator-C/meta/
机构A交换配置文件¶
由于机构A已经生成过节点证书及peers文件,操作如下:
# 请在~/generator-A目录下执行下述命令
$ cd ~/generator-A
# 交换证书与peers至机构C
generator-A$ cp -r ./agencyA_send/cert* ~/generator-C/meta/
generator-A$ cp -r ./agencyA_send/peers.txt ~/generator-C/meta/peersA.txt
机构C修改配置文件¶
机构C修改conf文件夹下的node_deployment.ini如下图所示:
# 请在~/generator-C目录下执行下述命令
$ cd ~/generator-C
$ cat > ./conf/node_deployment.ini << EOF
[group]
group_id=2
[node0]
; host ip for the communication among peers.
; Please use your ssh login ip.
p2p_ip=127.0.0.1
; listen ip for the communication between sdk clients.
; This ip is the same as p2p_ip for physical host.
; But for virtual host e.g. vps servers, it is usually different from p2p_ip.
; You can check accessible addresses of your network card.
; Please see https://tecadmin.net/check-ip-address-ubuntu-18-04-desktop/
; for more instructions.
rpc_ip=127.0.0.1
p2p_listen_port=30304
channel_listen_port=20204
jsonrpc_listen_port=8549
[node1]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30305
channel_listen_port=20205
jsonrpc_listen_port=8550
EOF
执行之后./conf/node_deployment.ini文件变为:
[group]
group_id=2
[node0]
; host ip for the communication among peers.
; Please use your ssh login ip.
p2p_ip=127.0.0.1
; listen ip for the communication between sdk clients.
; This ip is the same as p2p_ip for physical host.
; But for virtual host e.g. vps servers, it is usually different from p2p_ip.
; You can check accessible addresses of your network card.
; Please see https://tecadmin.net/check-ip-address-ubuntu-18-04-desktop/
; for more instructions.
rpc_ip=127.0.0.1
p2p_listen_port=30304
channel_listen_port=20204
jsonrpc_listen_port=8549
[node1]
p2p_ip=127.0.0.1
rpc_ip=127.0.0.1
p2p_listen_port=30305
channel_listen_port=20205
jsonrpc_listen_port=8550
机构C生成配置文件¶
# 请在~/generator-C目录下执行下述命令
$ cd ~/generator-C
# 机构C生成交换文件
generator-C$ ./generator --generate_all_certificates ./agencyC_send
# 交换机构Cpeers至机构A
generator-C$ cp -r ./agencyC_send/peers.txt ~/generator-A/meta/peersC.txt
机构C生成群组2创世区块¶
机构C修改conf文件夹下的group_genesis.ini如下图所示:
# 请在~/generator-C目录下执行下述命令
$ cd ~/generator-C
$ cat > ./conf/group_genesis.ini << EOF
[group]
group_id=2
[nodes]
node0=127.0.0.1:30300
node1=127.0.0.1:30301
node2=127.0.0.1:30304
node3=127.0.0.1:30305
EOF
执行之后./conf/group_genesis.ini文件变为:
[group]
group_id=2
[nodes]
node0=127.0.0.1:30300
;机构A节点p2p地址
node1=127.0.0.1:30301
;机构A节点p2p地址
node2=127.0.0.1:30304
;机构C节点p2p地址
node3=127.0.0.1:30305
;机构C节点p2p地址
# 生成群组2创世区块
generator-C$ ./generator --create_group_genesis ./group
# 将群组2创世区块发送给机构A
generator-C$ cp ./group/group.2.genesis ~/generator-A/meta/
机构C生成所属节点¶
# 请在~/generator-C目录下执行下述命令
$ cd ~/generator-C
# 查看机构A节点连接文件peersA
generator-C$ cat ./meta/peersA.txt
# 生成机构C所属节点
generator-C$ ./generator --build_install_package ./meta/peersA.txt ./nodeC
# 启动节点
generator-C$ bash ./nodeC/start_all.sh
机构A为现有节点初始化群组2¶
# 请在~/generator-A目录下执行下述命令
$ cd ~/generator-A
# 添加群组2配置文件至已有节点
generator-A$ ./generator --add_group ./meta/group.2.genesis ./nodeA
# 添加机构C节点连接文件peers至已有节点
generator-A$ ./generator --add_peers ./meta/peersC.txt ./nodeA
# 重启节点
generator-A$ bash ./nodeA/stop_all.sh
generator-A$ bash ./nodeA/start_all.sh
查看群组2节点运行状态¶
查看进程:
$ ps -ef | grep fisco
# 可以看到如下所示的三个进程
fisco 15347 1 0 17:22 pts/2 00:00:00 ~/generator-A/nodeA/node_127.0.0.1_30300/fisco-bcos -c config.ini
fisco 15402 1 0 17:22 pts/2 00:00:00 ~/generator-A/nodeA/node_127.0.0.1_30301/fisco-bcos -c config.ini
fisco 15457 1 0 17:22 pts/2 00:00:00 ~/generator-B/nodeB/node_127.0.0.1_30302/fisco-bcos -c config.ini
fisco 15498 1 0 17:22 pts/2 00:00:00 ~/generator-B/nodeB/node_127.0.0.1_30303/fisco-bcos -c config.ini
fisco 15550 1 0 17:22 pts/2 00:00:00 ~/generator-C/nodeC/node_127.0.0.1_30304/fisco-bcos -c config.ini
fisco 15589 1 0 17:22 pts/2 00:00:00 ~/generator-C/nodeC/node_127.0.0.1_30305/fisco-bcos -c config.ini
查看节点log:
generator-C$ tail -f ./node*/node*/log/log* | grep +++
# +++即为节点正常共识
info|2019-02-25 17:25:56.028692| [g:2][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=0,hash=833bd983...
info|2019-02-25 17:25:59.058625| [g:2][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=0,hash=343b1141...
info|2019-02-25 17:25:57.038284| [g:2][p:264][CONSENSUS][SEALER]++++++++++++++++ Generating seal on,blkNum=1,tx=0,myIdx=1,hash=ea85c27b...
至此,我们完成了如图所示的机构A、C搭建群组2构建:

扩展教程–机构C节点加入群组1¶
将节点加入已有群组需要用户使用控制台发送指令,将节点加入群组,示例如下:
# 请在~/generator-A目录下执行下述命令
$ cd ~/generator-A
# 发送群组1配置文件至机构C节点
generator-A$ ./generator --add_group ./group/group.1.genesis ~/generator-C/nodeC
# 机构A配置控制台
generator-A$ ./generator --download_console ./
# generator已经完成了控制台的配置,用户可以直接启动控制台 注意:请确保已经安装java
generator-A$ cd ./console
# 启动group1的控制台将机构C的节点加入group1
generator-A$ bash ./start.sh 1
# 使用控制台加入机构C节点为观察节点,其中参数第二项需要替换为加入节点的nodeid,nodeid在节点文件夹的conf文件夹下
$ [group:1]> addObserver ea2ca519148cafc3e92c8d9a8572b41ea2f62d0d19e99273ee18cccd34ab50079b4ec82fe5f4ae51bd95dd788811c97153ece8c05eac7a5ae34c96454c4d3123
{
"code":0,
"msg":"success"
}
# 重启机构C节点
generator-C$ bash ~/generator-C/nodeC/stop_all.sh
generator-C$ bash ~/generator-C/nodeC/start_all.sh
经过上述操作,机构C的节点加入group1成为了观察节点,此时机构C的节点只能同步group1的数据块,不参与共识,等待机构C节点块高与group1其他节点同步后,再通过控制台addSealer指令将机构C节点变更为group1的记账节点
至此 我们完成了所示构建教程中的所有操作。

通过本节教程,我们在本机生成一个网络拓扑结构为3机构2群组6节点的多群组架构联盟链。
如果使用该教程遇到问题,请查看FAQ
